Studer Revox사는 테이프 레코더와 시스템 컨트롤러 그리고 콘 솔을 만드는 스위스의 회사이다. 우리는 Studer 사의 3가지 콘솔 - 900 시리즈, 961-962 시리즈, 그리고 963 시리즈-를 살펴보고자 한다.
900 시리즈

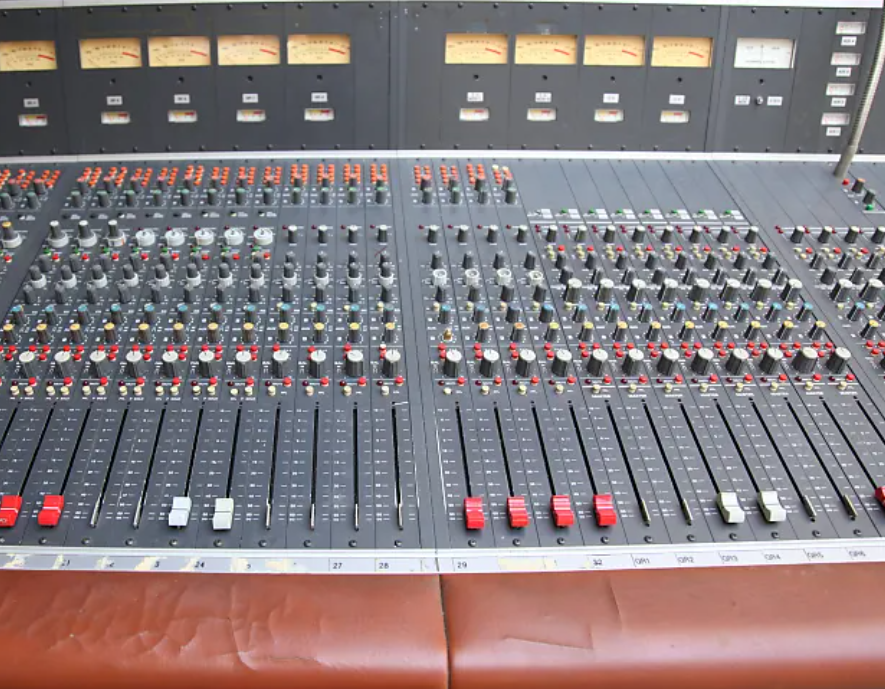

900 시리즈 (그림 4-18)는 13개의 입력과 4개 출력 버스까지 가 능한 901모델, 28개의 입력과 8개의 출력 버스 채널의 902모델, 그리 고 50개의 입력채널과 멀티트랙 믹싱(multitrack mixing)을 위한 24개의 마스터 버스까지 장착된 특별히 설계된 904모델이 있다. 900 시리즈 콘솔을 위한 입력 모듈은 A와 B 두 개의 기본형이 있다. A형은 표준형으로 마이크 프레전스-앱센스 필터(microphone pres-ence-absence filter)와 파라메트릭 이퀄라이저 기능이 있다. 입력 모듈은 마이크나 라인레벨의 신호로 작동하게되며, 마이크 입력으로 만 이용할 수도 있다. B형은 필터, EQ, 그리고 입력소스의 선택기능 이 거의 없는 단순형 모듈이다. B형의 모듈은 모노와 이중 페이더를 가진 스테레오 하이 레벨 입력으로만 사용이 가능하다． Studer 900 입력, 출력 모듈을 보여준다.
A형의 모노 입력 모듈은 4개의 연결 스위치, 회전식의 동심 게인 매치 콘트롤(rotary concentric gain match control), 그리고 하이 레벨과 로우 레벨의 셀렉터(제네레이터, 마이크, 테이프, 라인)를 가 지고 있다. 또한 오실레이터 입력, 과부하 피커, 팬텀파워 스위치, 위 상 반전기, 필터와 EQ부분, EQ 인 아웃 스위치, 네개의 AUX 컨트 롤, 뮤트 스위치, 1번에서 4번까지의 마스터 버스를 선택하는(큰 콘 솔에서는 1번부터 8번까지를 선택하는) 마스터 셀렉터가 있다. EQ 가 있는 스테레오 입력 모듈은 4짝의 인풋중 하나를 선택할 수 있고, 과부하 피커, 동심 스위치의 마이크와 라인 이득 매치 컨트롤, 팬텀 파워 온 오프, 좌우채널 반전, 스테레오 신장 컨트롤과 필터와 BQ 부분, 4개의 출력 AUX, 스테레오 균형 스위치와 컨트롤, 뮤트 스위 치 그리고 마스터 버스 선택이 가능하다. 또 이 모듈은 이중 페이더 （dual faders)를 가지고 있는데 이것은 VCA 페이더로 조정된다.
VCA 페이더는 표준의 저항 페이더나 포트(pot)처럼 직접적이기보 다는 A부분과 AB 증폭부분 사이의 전치앰프 작동 모드를 변화시킴 으로써 게인의 통제에 간접적으로 영향을 미친다.
출력 모듈은 VU와 PPM특징을 가진 두개의 막대 그래프 디스플 레이(bar graph displays)를 가지고 있다. 각각의 디스플레이는 200
• 개의 발광(/) 단편(luminescent segments)들로 이루어져 있다.
여기에는 하나 또는 그 이상의 마스터 출력으로 다시 혼합하는 이중 의 마스터 출력 셀렉터와 각각 팬포트(panpot)로 된 4쌍의 AUX 컨 트롤, 테이프 솔로 뮤트 스위치, 그리고 이중 마스터 페이더가 있다.
덧붙여 900시리즈 콘솔은 AUX 출력 마스터 모듈, 모니터 믹서 모 둘, 스튜디오 모니터링과 토크백, PFL 그리고 솔로(Solo)를 제공하 는 모니터 모듈, 조정실 모니터링을 가지고 있다.
주요 특성(specification):
1. 입력 2; 마이크: 1.2Kohm, 라인: 10Kohm
2. 출력 Z; 500km
3. 주파수 특성; 31.5Hz에서 16KHz까지, +0.5, - 1dB
4. 왜곡; 31.5Hz에서 16KHz까지, > 0.1%

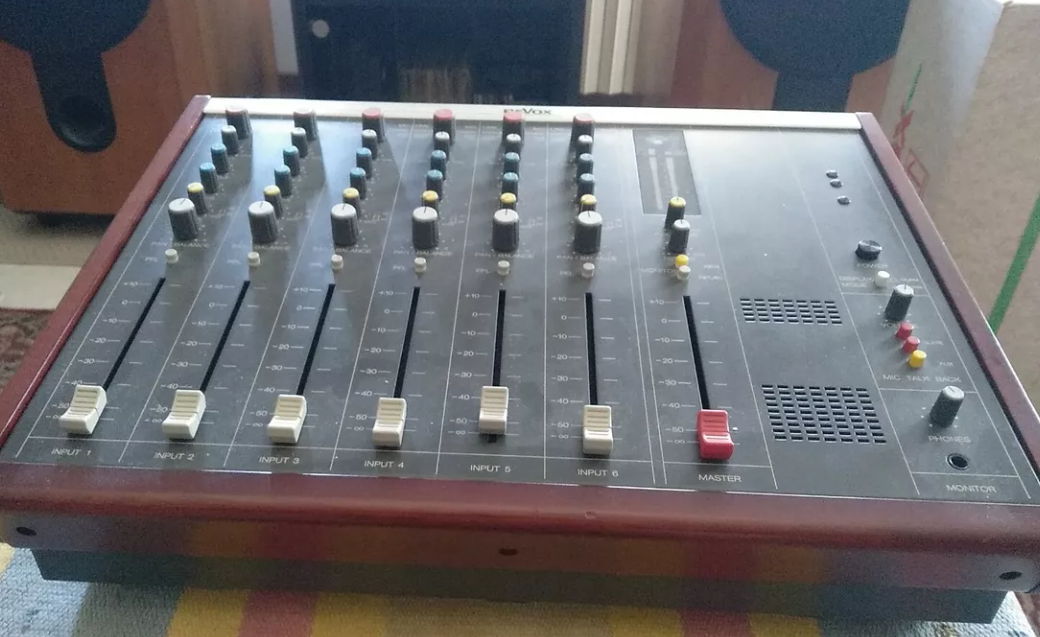

960 시리즈
스튜더사의 960시리즈 중 961형과 962형의 콘솔 XLR-3s의 입력과 출력 커넥터가 있으며 삽입점(in-sert points)을 위한 밴텀 잭(bantam jack), 부가적인 50개의 핀 커 넥터, 콘솔의 뒤쪽에 분리된 모니터 커넥터 패널을 가진 가벼운 포터
•블(portables) 형이다.
961형은 케이스와 커버(case and cover)를 갖추고 있으며 무게가 25kg이고, 962형은 34kg이다. 961형은 14개의 모듈을 추가할 수 있 고, 962형은 20개의 모듈을 더할 수 있으며 다음과 같은 것들이 포함 된다. 뒤쪽에 전력 케이블을 가진 내부 AC 전원, 외부 배터리 전원에 의한 선택적 작동, 플러그 인 미터 패널, VU 또는 PPM의 미터, 마스터 채널 리미터 콤프레서 모듈, 모든 마이크 입력 채널의 팬텀과 워 선택 스위치와 LED로 된 피크 레벨 표시기이다. 여기에는 리미 터 콤프레서 게인 감쇠를 나타내는 두개의 작은 미터와 AUX 채널을 위한 또다른 두개의 작은 미터, 그리고 주요 이득 미터사이를 연 결하는 큰 사이즈의 선택적인 상관 미터(correlation meter)가 있 다. 961형은 두개의 출력이나 마스터 채널을 가지고 있고 962형은 4 개를 가지고 있다.

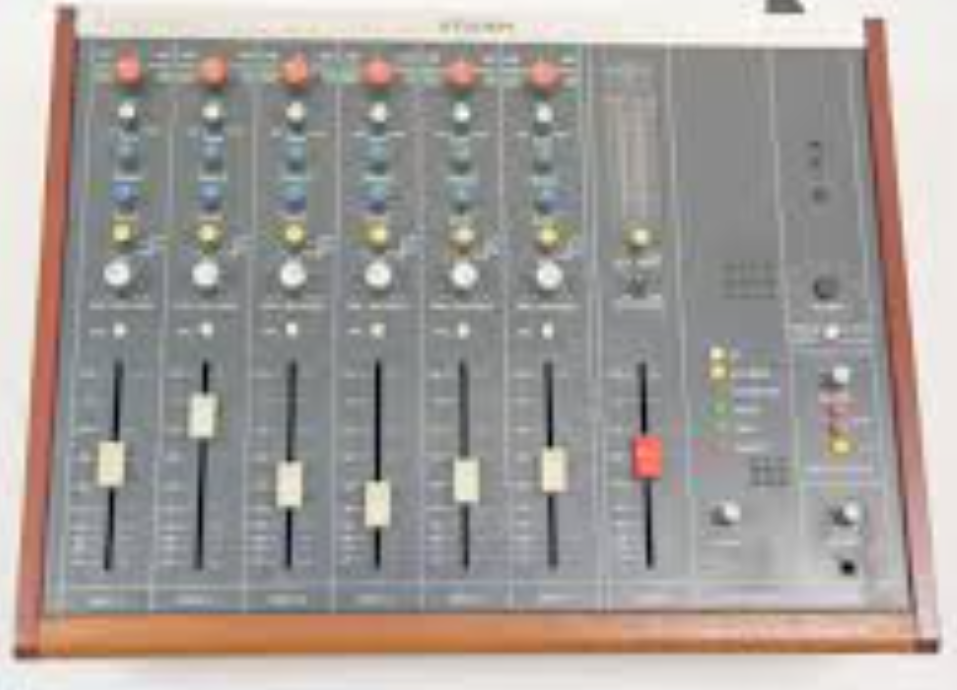

961형과 962형 콘솔
22)을 위한 모노 입력 모듈은 채 널할당 스위치(assignment ch annel switch)와 연결 팬포트(associated panpot)를 제외하 고는 동일하다.
모듈 스트립의 상단은 콘센트 릭의 4단계 감응스위치 다음의 과부하 피커, 마이크와 라인 오 프, 신호발생 차단 스위치, 팬텀 파워, 위상 반전, 필터, 바이패 스 기능을 가진 단순한 이퀄라 이저, 두개의 AUX 출력 컨트롤 과 팬포트로 된 2개나 4개의 출 력 채널 셀렉터, LED로 된 뮤트 스위치, PFL 스위치, 선형의 수 직 페이더로 구성되어 있다.
스테레오 하이 레벨 입력 모듈이퀄라이저부분이 없다는 것을 제외하고는 동일하다.
모듈의 상층부는 과부하 피 커, 입력 이득 균형 포트(input gain balance pot), 이퀄라이저 부분, 두개의 AUX 출력 컨트 롤, 채널 선택 스위치와 팬포트, LBD 표시기를 가진 뮤트, PPL 스위치, 그리고 페이더로 구성 되어 있다.
2개 또는 4개의 출력 채널 콘솔을 위한 마스터 모듈-24)은 채널 선택 스위치를 제 외하고는 유사하다.
각각의 마스터 모듈은 마스터 부분, 하이 레벨 입력 부분, 그 리고 리미터 콤프레서 부분의 세가지 기능을 가지고 있다. 리 미터 콤프레서는 마스터 채널에 있는 푸쉬버튼에 의해 라인 보 호 리미터(line protector limi-ter)나 입력 채널로 들어가는 콤 프레서에 접속된다. 링크 버튼 (link button)은 스테레오 컨트 롤을 위해 리미터와 콤프레서를 연결한다. 모듈의 상단에 있는 이들의 조작컨트롤 위에는 각각 의 LED 표시기가 있다. 다음은 부가적인 하이 레벨 입력 포트 와 PFL 설비, 두개의 AUX 컨 트롤, 채널 선택과 팬포트, 뮤트 버튼과 LED 표시기, PFL 버튼 과 마스터 페이더 등이 있다.
조정실의 모니터 모듈(그림
4-25)에서 오퍼레이터는 9개의 다른 모니터링 소스를 엇물린 푸쉬 버튼으로 선택하고 레벨을 포트로 조정하여 들을 수 있다.
음량의 불균형은 방의 구조나 균형 포트로 조정을 하는 모니 터 스피커에 의해 발생한다. 스테레오 소스는 모노 버튼을 이 용함으로써 모노 형태로 모니터 될 수 있다. 출력 미터 1번과 2 번은 미터 버튼으로 마스터 출 력 1번과 2번 또는 모니터의 라 우드 스피커(loudspeaker)에 연결될 수 있다. 모니터와 연결 된 PFL 버튼으로는 내장 스피 커가 연결이 안될 수도 있다. 입 력의 PFL 버튼을 누르는 순간 모니터되고 있는 신호에 대체되 어 PFL 신호가 모니터 스피커 로 연결된다. 이 과정이 프로그 램의 진행을 간섭하지는 않는 다. 모든 PPL 버튼이 열려지게 되면, 선택된 모니터 프로그램 은 다시 들을 수 있게 된다. 스 튜디오의 상황을 알려주는 세개 의 푸쉬버튼은 미터패널에 3개 의 LED로서 그 상황을 나타낸 다. 빨간 신호는 하나나 그 이상 의 마이크 채널이 켜질 경우 스 튜디오 문위의 ON AIR에 불이 들어오게 한다. 푸른 색은 주의 버튼으로 눌러져 있는 동안에만 스튜디오에 불이 들어온다. 노 란 색의 주의 신호(call signal) 는 경고 신호로서 누르면 불이 들어온다.
AUX, 커뮤니케이션 그리고토크백 모듈(그림 4-26)에는 소형의 콘솔 유틸리티 전등을 위한 커넥터와 스위치가 있으 며, 다섯개의 주파수 시험 제네 레이터 (five-frequency test g.enerator)를 위한 스위치, 토크 백을 위한 내장 마이크와 두개 의 AUX 출력 컨트롤, 슬레이트 와 이득 컨트롤을 가진 스튜디 오를 위한 스위치가 있다.
영화용어인 슬레이트는 필름 이 돌아가는 속도를 나타내는 톤 버스트(tone burst)를 가리 킨다.
스튜더사는 위에는 마스터 모 듈과 연결된 입력 모듈의 기능 적 다이어그램이 있고, 아래에 는 dBu로 표시된 콘솔에서의 대응레벨을 보여주는 독특한 형 태의 다이어그램(그림 4-27)을 제공해 주었다.
78 (specification) :
1. 입력; 마이크 Z: 1.6K ohm, 라인 Z: 10Kohm
2. 주파수 특성: 31.5Hz에서 16KHz사이, +0.5, 1dB
3. S /N*]: > 92dB
4. THD: <0.03%

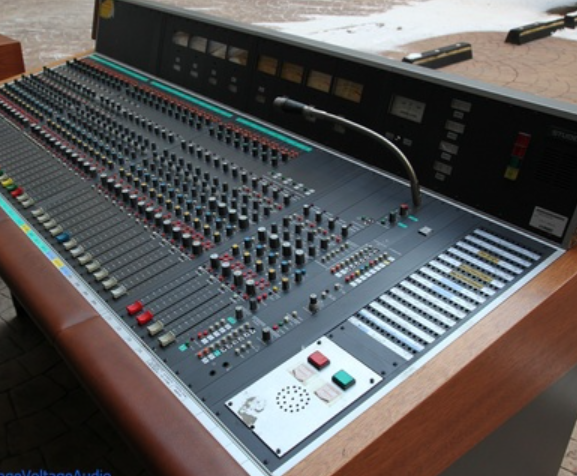

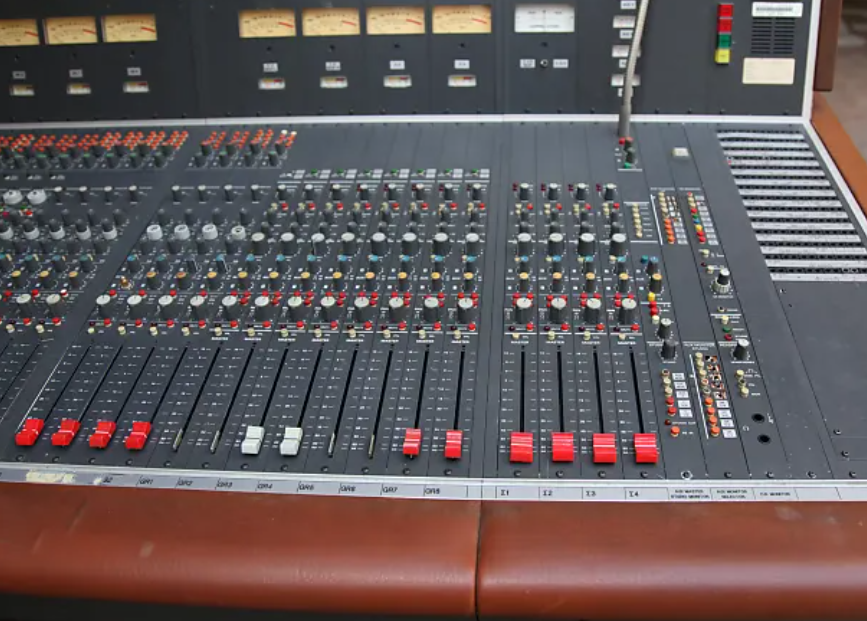

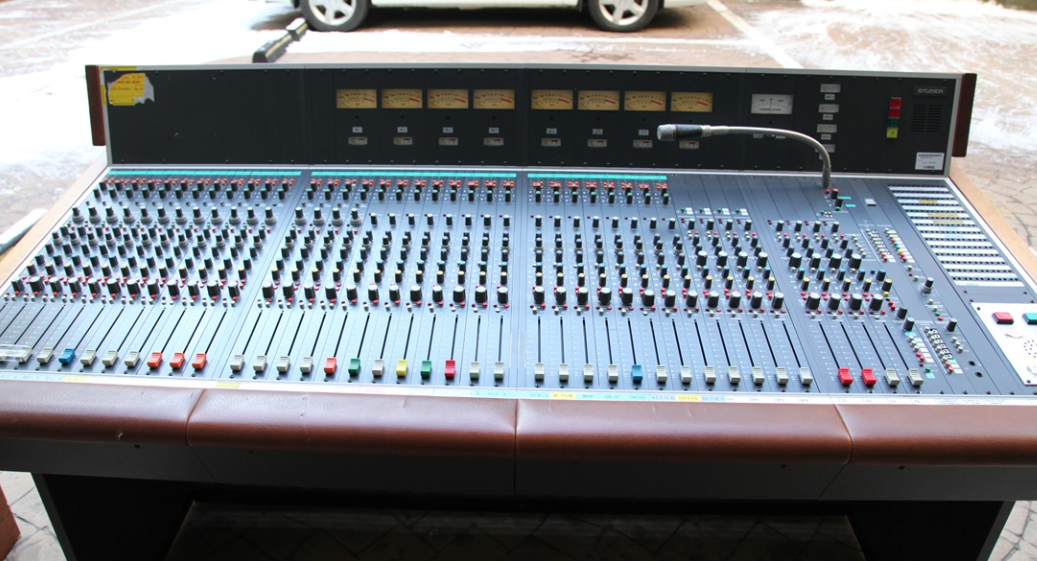

모델 963은 멀티입력 콘솔이다
이것은 최저 12개, 최고 60개 의 입력 모듈을 가지며, 4개 내 지 8개의 서브 그룹, 4개의 AU.X 마스터, 4개의 마스터 출력이 가능하다. 주로 원거리 중계방 송차에서 이용하거나 극장에서 의 음향 보강, 멀티입력 믹스다 운(multi-nput mixdown), 그 리고 오디오 포스트프로덕션 등 을 위해 고안되었다. 이 모듈들 은 961이나 962의 모듈을 확장 한 형태이기 때문에 여기서는 한개의 입력과 출력 모듈만 살 펴보기로 한다.
963모델의 미터들은 콘솔의 상단을 가로질러 위치하고 있 다. 스튜더사는 이 한무리의 상 단모듈에 VU와 PPM 니들포인
E) PE(needle pointer met-ers), VU 또는 PPM의 특징을 가지는 수직의 막대 그래프 미 터, 리미터 표시기, 시그널링, 토크백, 인터컴, 다기능 디지틀 시계, 주변기기를 위한 리모트 컨트롤 등을 배치하였다. 모듈 의 맨위에 있는 스위치(그림 4
29)는 오퍼레이터가 8개의 서 브믹스 그룹중 하나를 선택할 수 있도록 해준다.그 다음에는 AUX 컨트롤 3번과 4번이 있다. 입력 모듈은 모든 입 력 모듈의 출력을 동시에 테이프 입력으로 변화시킬 수 있는 믹스다 운 기능(mixdown function)을 가지고 있으며 믹스다운 디피트 버 튼(mixdown defeat button)은 이러한 기능을 취소한다. 이의 아래 에는 과부하 피커, 입력 레벨오디오 제네레이터 로터리 스위치, 팬텀 파워 스위치와 위상반전 스위치, 마이크 프레젠스-앱센스 필터 (mike presence-absece filter), 고음과 저음을 위한 쉘빙 BQ 컨트 롤과 이들의 인 아웃 바이패스 버튼, AUX 1번과 2번 컨트롤, 팬 포 트와 팬 스위치를 가진 4개의 마스터 출력 채널 선택 버튼, LED, PFL 그리고 솔로 버튼이 있는 뮤팅(muting), 채널 페이더 등이 있 다.
입력 셀렉터가 마이크 위치에 있을때 논리신호(logic signal) 는 다음 상황이 만족스럽다면 논리신호 버스에 적용된다. 주 채널 페이더와 마스터 페이더가 열려져 있으면 마스터 셀렉터가 작동되며 뮤트 버튼은 작동되지 않는다. 이 신호는 스피커 뮤팅 과 온 -에어(on-air) 신호 등을 통제하기 위해 콘솔의 모니터 모듈에서도 사용된다. 만약 입 력 셀렉터가 라인의 위치에 있 고 같은 조건을 만난다면, 논리 신호는 턴테이블이나 테이프 플 레이백을 작동하게 한다.
입력 모듈은 이퀄라이저를 사 용하든 또는 사용하지 않든 스 테레오 하이 레벨에서 이용이 가능하다.
마스터 모듈의 두개 모델(그 림 4-30)은 대개 모듈 스트립 의 상단을 제외하고는 동일하다.
여기에 있는 그룹 마스터(gr-oup master)는 부가적인 하이 레벨 입력을 가지고 있으며 외 부와 그룹간을 연결할 수 있고, 마스터 출력 채널의 믹스다운을 위해 사용된다. 아래에는 리미 터 콤프레서의 LED 표시기, 이 득 컨트롤, 스위치로된 리미
콤프레서, 인접 마스터 채널과 스테레오를 연결하기 위한 링크 버튼, 마스터 채널과 그룹 채널 을 연결하는 리미터, 릴리스 타 임 컨트롤(release time con-trol), 1.15와 1.2 사이에서 조정 되는 비율 컨트롤(ratio con-trol), PFL이 있는 채널 하이 레벨 입력 로터리 컨트롤, AUX1번과 2번 출력 포트, 푸쉬- 풀 포트 스위치에 의한 전후(PF또는 AF) 채널 조정기의 선택, 로터리식의 채널 이득 컨트롤, 팬포트로 된 스위치 선택, LED 표시기를 가진 뮤트 버튼, 마스 터 채널 PFL과 마스터 채널 페 이더가 있다.
스튜더사의 963 콘솔의 다른 특징은 스튜디오 모니터, AUX 마스터 모듈, 조정실 모니터 모 듈, 모니터 확장 모듈, 테이프 머신 리모트 컨트롤 모듈, 그리 고 모든 입력, 마스터, 리미터 콤프레서의 삽입점을 연결케 하 는 패치 패널 등이 있다.
주요 특성(specification):
1. 입력: 마이크 Z; 1.6K ohm, 라인 Z: 10k.omm
2. 주파수 특성: 31.5Hz에16KHz까지, +0.5, 1dB
3.S/NH：＞ 95dB
4. THD: < 70dB
